Variscite i.MX AM62 Series
VAR-SOM-AM62
작성자 관리자
날짜 2025-06-11 15:53:22
TI Sitara AM62x
- CPU Name : Texas Instruments Sitara AM62x
- CPU Type : 1.4GHz Cortex™-A53
- Real-time CPU : 400MHz Cortex™-M4F and 333MHz PRU
- Memory & Storage : 4 GB RAM, 128 GB eMMC
- Ethernet : 2x 10/100/1000 Mbps
- USB : 2x USB 2.0 OTG
SoM
Description
VAR-SOM-AM62는 고성능 CPU, 감소된 전력 소비 및 그래픽 기능이 결합된 효율적인 SoM 입니다. 1.4GHz Quad Cortex™-A53 TI Sitara AM625x와 400MHz Cortex-M4F 및 333MHz PRU 실시간 공동 프로세서로 구동되는 SoM은 산업용 임베디드 제품과 전력에 민감한 에지 장치에 이상적인 솔루션을 제공하며 인증된 싱글 또는 듀얼 밴드 WiFi, BT/BLE5.2, 3x CAN 버스, 듀얼 GbE, 오디오, 카메라 인 및 듀얼 USB가 포함되어 있습니다. 이 플랫폼은 IT(Industrial operating Temperatures, -40C~85C)및 통합 GPU 그래픽 가속 엔진, 듀얼 LVDS 디스플레이 인터페이스 및 보안 기능을 지원하고, VAR-SOM 시리즈 제품군과 Pin2Pin으로 호환되어 i.MX6UL/6ULL 플랫폼부터 i.MX 8M NANO/MINI/PLUS 및 i.MX 93, i.MX 8X 및 8QuadMax 고성능 플랫폼까지 범용으로 사용할 수 있는 모듈 입니다.

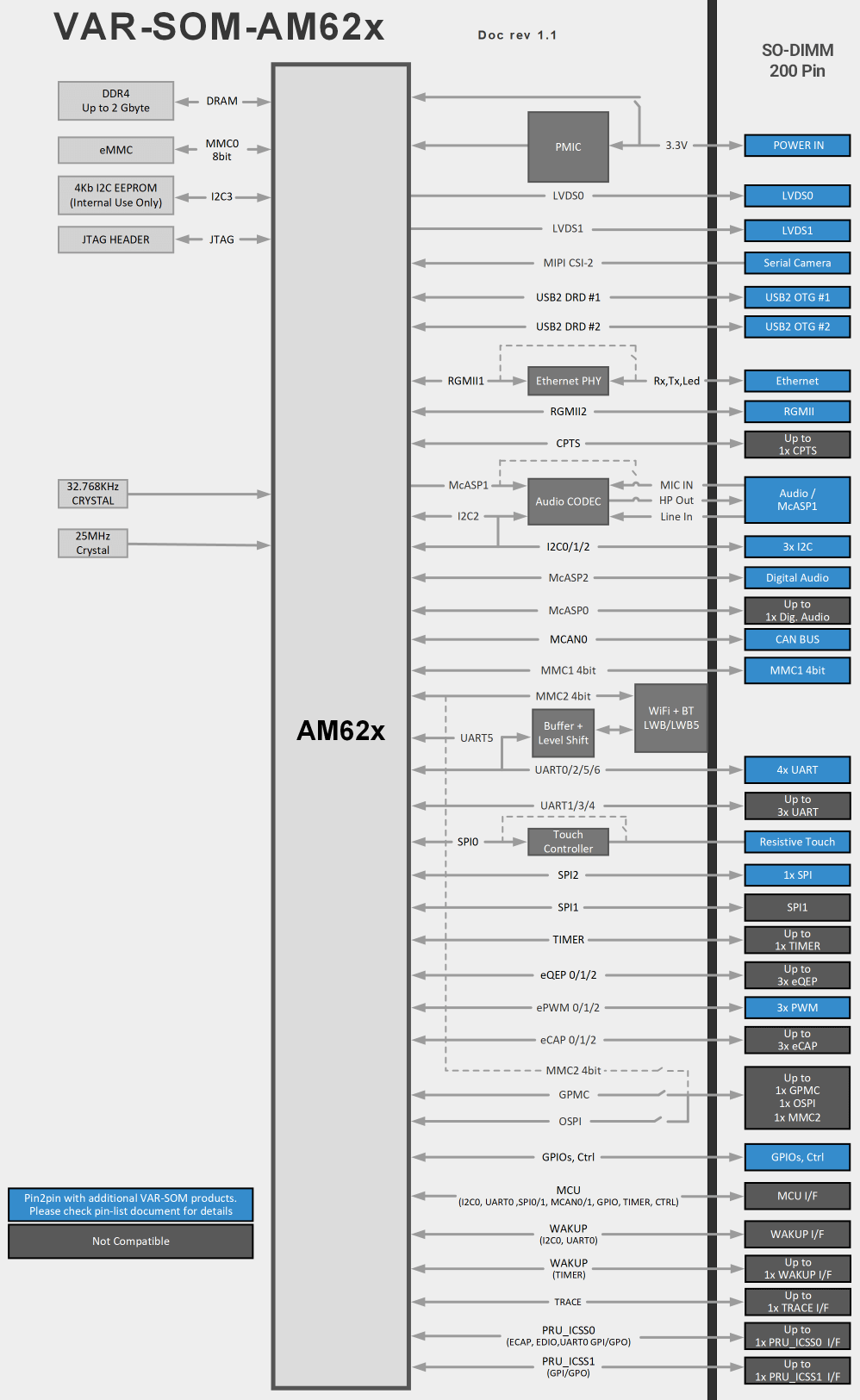

Block Diagram
Ordering Info
| VAR-SOM-AM625[x]_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC]_[TP]_[WB[D]]_[OSPI/GPMC/MMC2]_[RG2CM]_[X]T | |
| AM625[x]: | Processor type: |
| TI AM6252 dual core: 2 | |
| TI AM6254 quad core: 4 | |
| [xxxx]C: | CPU clock speed: 1400MHz: 1400C |
| [xxxx]R: | DDR4: 512MB: 512R, 1024 MB: 1024R, 2048 MB: 2048R, 4096 MB: 4096R |
| [xx]G: | eMMC: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G, 128 GB : 128G |
| [AC]: | Audio Codec |
| [EC]: | GbE PHY (second port always via RGMII) |
| [TP]: | Resistive touch panel controller |
| [WB[D]] | WB: Built-in certified single band Wi-Fi 802.11 b/g/n + Bluetooth 5.1/BLE |
| WBD: Built-in certified dual band Wi-Fi 802.11 ac/a/b/g/n + Bluetooth 5.2/BLE | |
| [OSPI/GPMC/MMC2] | Default: No extra interface |
| OSPI: Extra Octa/Quad/Dual SPI | |
| GPMC: Extra parallel bus | |
| MMC2: Extra SDIO/MMC2 (available only without WB/W) | |
| [RG2CM] | Default: 3.3V over the RGMII pins |
| RG2CM: 1.8V over the RGMII pins | |
| [x]T: | E: 0 to 85°C, I : -40 to 85°C (note: PRU available only in IT grade) |
| ex) VAR-SOM-AM6254_1400C_2048R_16G_AC_EC_TP_WBD_ET | |

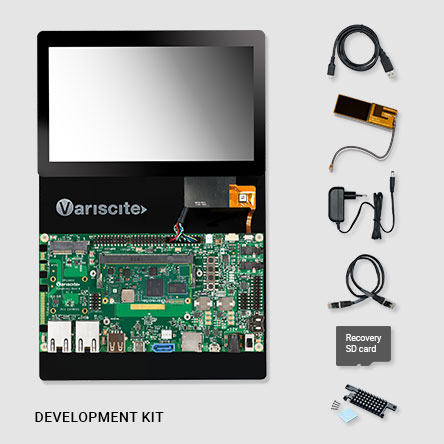

Evaluation Kits
Components
|
|
∙ Debug Cable ∙ Antenna ∙ Boot/Rescue SD Card ∙ Display & Touch Panel ∙ Ethernet Cable ∙ 12V Power Supply ∙ Carrier Board Design Package ∙ Heat sink |

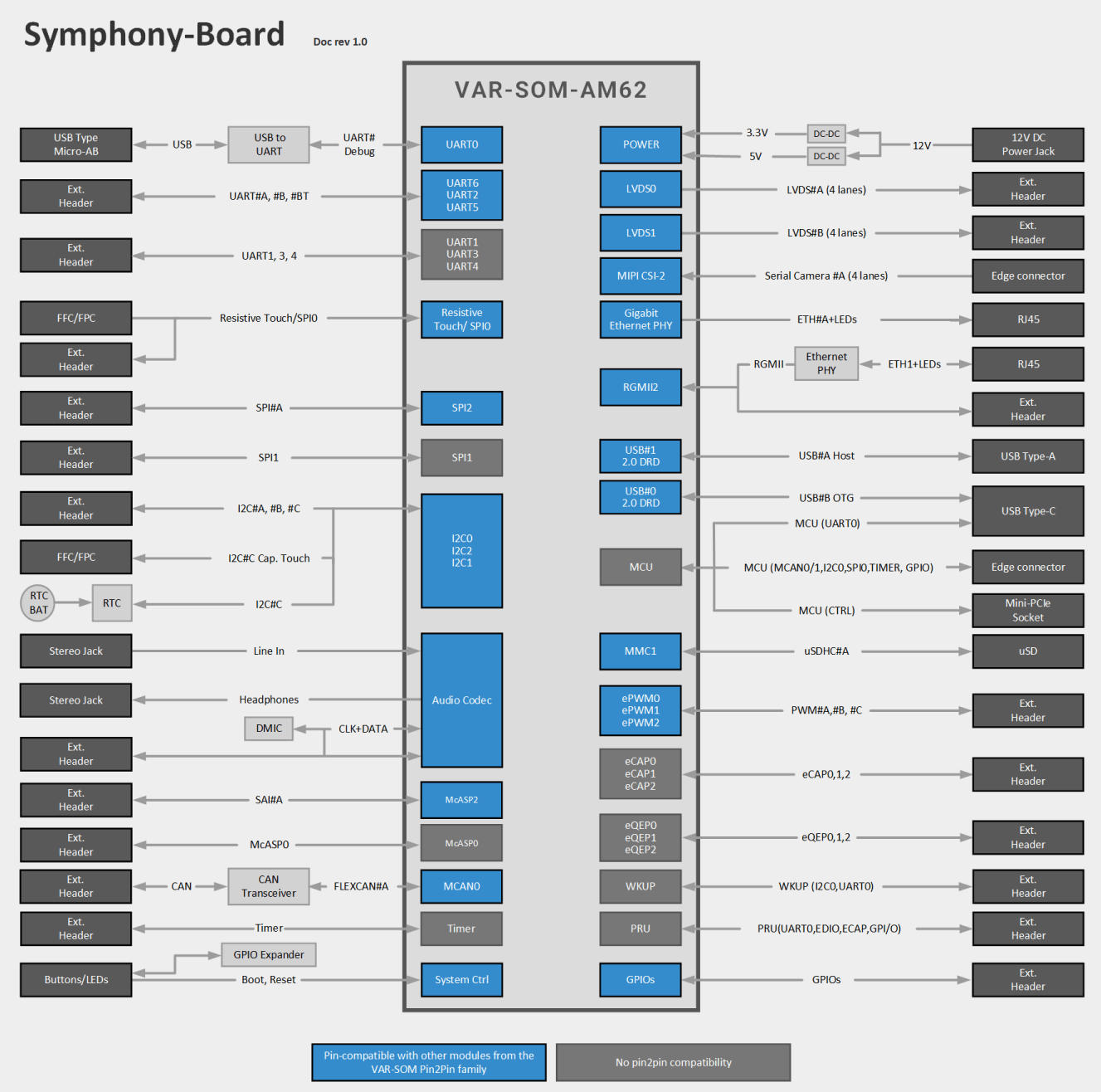

Block Diagram
Ordering Info
| VAR-[STK / DVK]-AM62_[x]O | |
| STK/DVK | STK: Starter kit |
| DVK: Development kit | |
| [x]O | L: Linux, A: Android |
| ex) VAR-DVK-AM62_LO |
