VAR-SOM-MX6
작성자 관리자
날짜 2025-06-11 15:00:00
NXP/Freescale iMX6
- CPU Name : NXP/Freescale iMX6
- CPU Types : Solo/Dual Lite/Dual/Quad/QuadPlus
- CPU Speed : 1.2GHz Quad Cortex™-A9
- Memory & Storage : 4 GB DDR3, 1 GB NAND, 128 GB eMMC
- Graphics Accelerator : Vivante™ GC2000 Accelerated 2D and 3D
- WiFi/BT : 802.11 a/b/g/n + MIMO, Bluetooth 5.1 /BLE + CSA2
SoM
Description
VAR-SOM-MX6는 NXP i.MX 6 1.2 GHz QuadPlus / Quad / Dual / DualLite / Solo Cortex-A9 ™ 프로세서를 지원합니다. VAR-SOM-MX6의 뛰어난 확장성은 향후 가장 까다로운 애플리케이션 요구사항을 충족하며, 다양한 시장 옵션을 지원하기 위해 시간과 비용이 많이 드는 재설계의 필요성을 제거합니다. 4개의 CPU 어셈블리 옵션은 광범위한 연결성, 빠른 처리 성능, 향상된 알고리즘 또는 개선된 그래픽 및 비디오 성능을 수용할 수 있습니다.

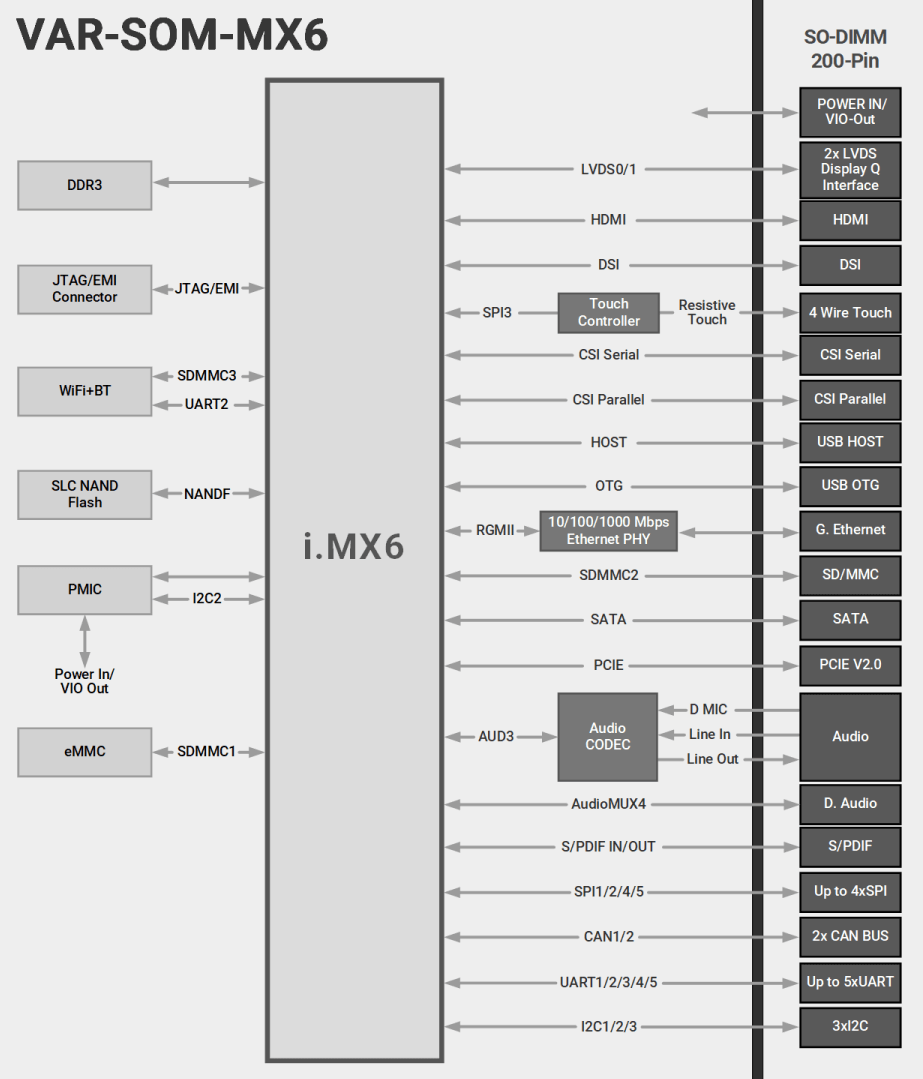

Block Diagram
Ordering Info
| VAR-SOM-MX6[xx]_V2_[xxxx]C_[xxxx]R_[xxxx]N_[x]G_[AC]_[EC]_[TP]_[WB[D]]_[LB]_[x]T_LO | |
| MX6[xx]: | CPU type: QuadPlus : [QP], Quad : [Q], Dual : [D], Dual Lite :[DL], Solo: [S] |
| [xxxx]C: | Clock speed: 1200MHz : 1200C, 1000MHz : 1000C, 800MHz : 800C |
| [xxx]R: | RAM size: 256 MB : 256R, 512 MB : 512R, 1024 MB : 1024R, 2048 MB : 2048R, 4096 MB : 4096R |
| [xxx]N: | NAND size: 128 MB : 128N, 256 MB : 256N, 512 MB : 512N |
| [x]G: | eMMC size: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G |
| [EC]: | 10/100/1000Mbps Ethernet PHY |
| [AC]: | Audio Codec |
| [TP]: | 4-wire Touch Panel. |
| Note: Capacitive touch is natively supported through I2C in the base configuration | |
| [WB[D]]: | WB: Built-in certified Wi-Fi 802.11 b/g/n + Bluetooth 5.1 + CSA2 support/BLE (CT/ET only) |
| WBD: Built-in certified Wi-Fi 802.11 a/b/g/n with MIMO + Bluetooth 5.1 + CSA2 support/BLE | |
| [LB]: | Local Bus / JTAG expansion connector |
| [x]T: | C : 0 to 70°C, E : -20 to 70°C, I : -40 to 85°C |
| ex) VAR-SOM-MX6Q_V2_1000C_1024R_512N_8G_AC_EC_TP_WB_LB_CT | |

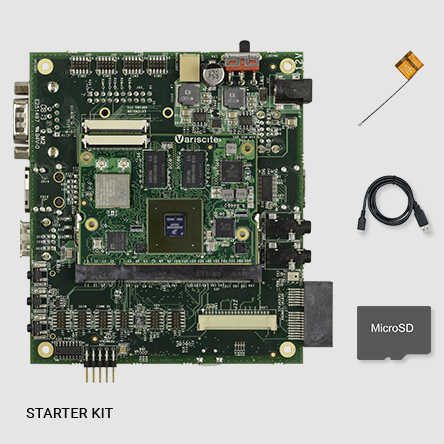

Evaluation Kits
Components
|
|
∙ Debug Cable ∙ Antenna ∙ Boot/Rescue SD Card ∙ Carrier Board Design Package |

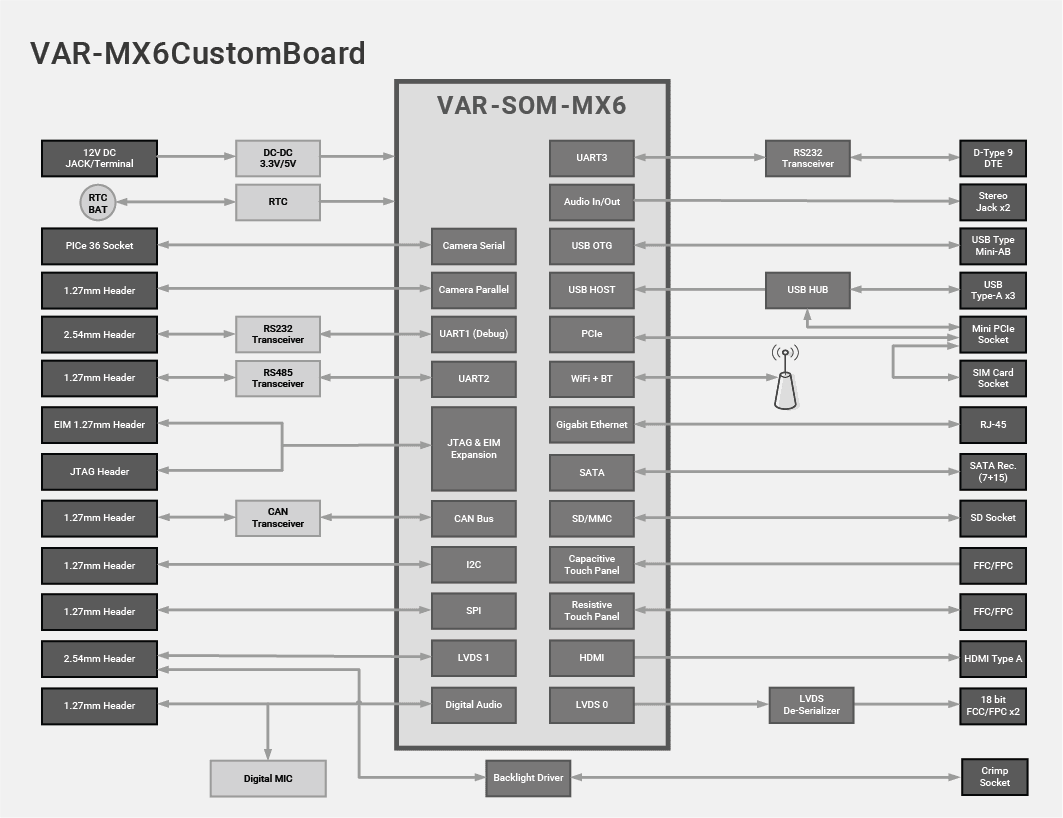

Block Diagram
Ordering Info
| VAR-STK-MX6_V2_[x]O | |
| VAR-DVK-MX6_V2_PRO_[x]O | |
| [x]O | L: Linux, A: Android |
| ex) VAR-STK-MX6_V2_LO |
