Variscite i.MX6/7 Series
VAR-SOM-6UL
작성자 관리자
날짜 2025-06-11 15:31:12
NXP iMX6UL / 6ULL / 6ULZ
- CPU Name : NXP iMX6UL / 6ULL / 6ULZ
- CPU Type : 900MHz Cortex™-A7
- Memory & Storage : 1 GB DDR3L, 512 MB NAND, 128 GB eMMC
- WiFi/BT : 802.11 ac/a/b/g/n, Bluetooth 5.2/BLE
- Ethernet : Dual 10/100Mbps
- Power consumption : Under 5mA in suspend
SoM
Description
VAR-SOM-6UL은 NXP i.MX 6UltraLite / i.MX 6ULL / i.MX 6ULZ ARM Cortex-A7 프로세서를 기반으로 CPU Clock이 최대 900MHz인 매우 유연한 SoM (System-on-Module)입니다.이 제품은 Variscite의 'VAR-SOM Pin2Pin 제품군'에 속하며 i.MX 6 및 i.MX 8 / 8X 플랫폼에 확장 가능한 핀 호환 옵션을 제공합니다.VAR-SOM-6UL은 최적화된 전력, 크기 및 비용으로 패키지 되어 다양한 인터페이스 및 연결 옵션을 제공합니다. 또한 고도로 통합된 연결성으로 단일 802.11b/g/n 또는 이중 대역 Wi-Fi 802.11ac/a/b/g/n, Bluetooth/bable, 듀얼 이더넷, 듀얼 USB, 오디오, 카메라 인, 터치 패널 및 직렬 인터페이스가 있는 병렬 RGB 및 LVDS 디스플레이를 제공합니다.

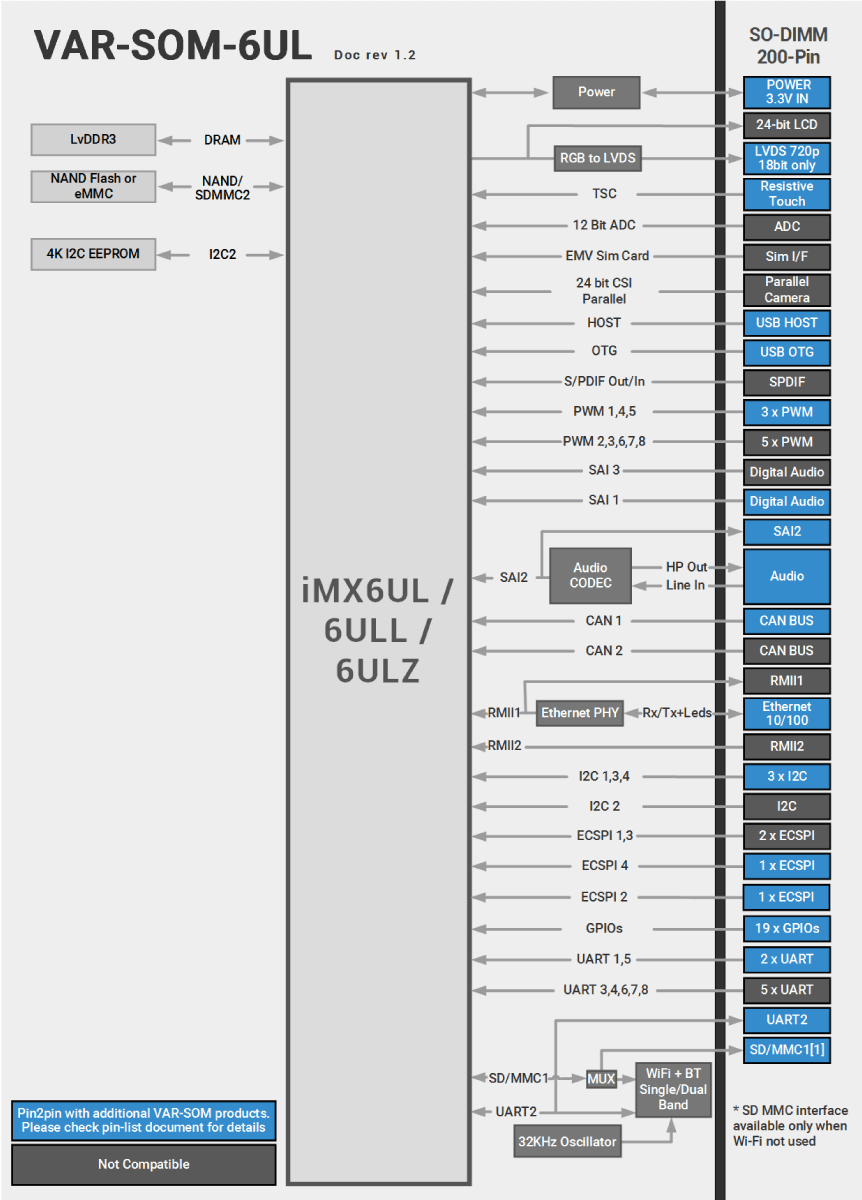

Block Diagram
Ordering Info
| VAR-SOM-6UL_G/Y/Z[x]_[xxx]C_[xxx]R_[xx]N_[AC]_[EC]_[TP]_[LD]_[WB[D]]_[x]T | |
| G/Y/Z[x]: | CPU type: |
| 6ULZ: Z (limited interfaces, 900MHz CT only) | |
| 6ULL Y2 : Y2 | |
| 6UL G2 with extra security features: G2 | |
| 6UL G3 with full security: G3 (Feature comparison chart) | |
| [xxx]C | CPU clock speed: 528MHz: 500C, 696MHz: 700C (only available for G2), 792MHz: 800C (only available for Y2), |
| 900MHz: 900C (only available for 6ULZ and 6ULL Y2) | |
| [xxx]R | RAM size: 128 MB : 128R, 256 MB : 256R, 512 MB : 512R, 1024 MB : 1024R |
| [x]N: | NAND / eMMC size: |
| NAND : 128 MB : 01N, 256 MB : 02N, 512 MB : 05N | |
| eMMC : 8 GB : 8N, 16 GB : 16N, 32 GB : 32N, 64 GB : 64N | |
| [AC]: | Audio Codec |
| [EC]: | Ethernet PHY |
| [TP]: | 4-wire Touch Panel. |
| Note: Capacitive touch is natively supported through I2C in the base configuration | |
| [LD]: | LVDS interface |
| [WB[D]] | WB: Built-in certified Wi-Fi 802.11 b/g/n + Bluetooth 5.1/BLE |
| WBD: Built-in certified Wi-Fi 802.11 ac/a/b/g/n + Bluetooth 5.2/BLE | |
| [x]T: | C : 0 to 70°C, I : -40 to 85°C |
| ex) VAR-SOM-6UL_Y2_800C_512R_8N_AC_EC_TP_LD_WBD_IT | |
Evaluation Kits
Components
|
|
∙ Debug Cable ∙ Antenna ∙ Boot/Rescue SD Card ∙ Display & Touch Panel ∙ Ethernet Cable ∙ 12V Power Supply ∙ Carrier Board Design Package |

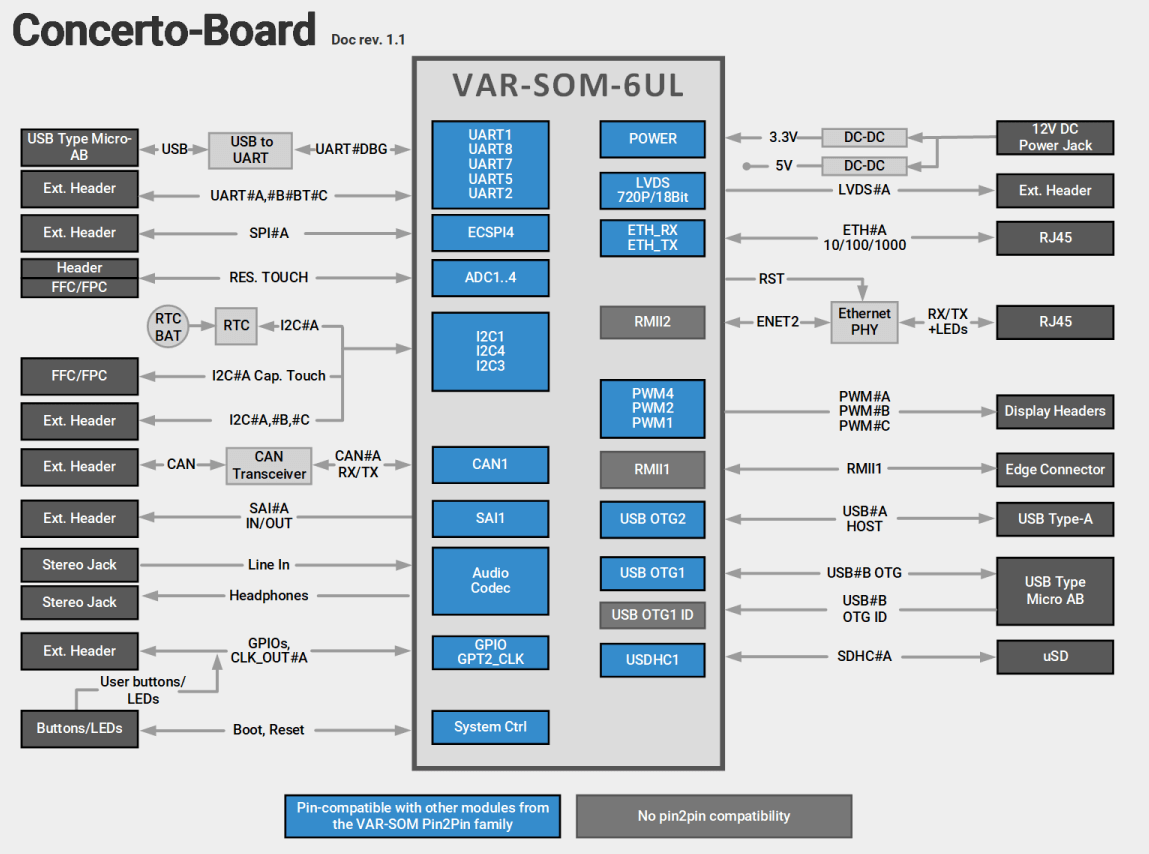

Block Diagram
Ordering Info
| VAR-STK-VS6UL_LO | :Including VAR-SOM-6UL_Y2_900C_512R_05N_AC_EC_TP_LD_WB_CT |
| VAR-STK-VS6UL-E_LO | :Including VAR-SOM-6UL_Y2_900C_512R_8N_AC_EC_TP_LD_WB_CT |
| VAR-DVK-VS6UL_LO | :Including VAR-SOM-6UL_Y2_900C_512R_05N_AC_EC_TP_LD_WB_CT |
| VAR-DVK-VS6UL-E_LO | :Including VAR-SOM-6UL_Y2_900C_512R_8N_AC_EC_TP_LD_WB_CT |
