DART-6UL
작성자 관리자
날짜 2025-06-11 15:44:00
NXP/Freescale iMX6UL / 6ULL / 6ULZ
- CPU Name : NXP/Freescale iMX6UL / 6ULL / 6ULZ
- CPU Type : 900MHz Cortex™-A7
- Memory & Storage : 1 GB DDR3L, 512 MB NAND, 128 GB eMMC
- WiFi/BT : 802.11 ax/ac/a/b/g/n, Bluetooth 5.4/BLE
- Ethernet : Dual 10/100Mbps
- Power consumption : Under 5mA in suspend
SoM
Description
DART-6UL은 25mm x 50mm 크기로 NXP의 i.MX 6UltraLite / 6ULL 제품군을 기반으로하는 매우 유연한 SoM(System-on-Module)입니다. 최대 900MHz의 ARM Cortex-A7 ™ 프로세서를 탑재하고 있습니다. 다용도 플랫폼인 DART-6UL은 최적화된 전력, 크기 및 비용으로 패키지 된 다양한 인터페이스와 연결 옵션을 제공합니다. 이 우수한 가격 대비 성능은 IoT(Internet-of-Things)와 같은 휴대용 애플리케이션 및 배터리 구동 임베디드 시스템에 이상적입니다.

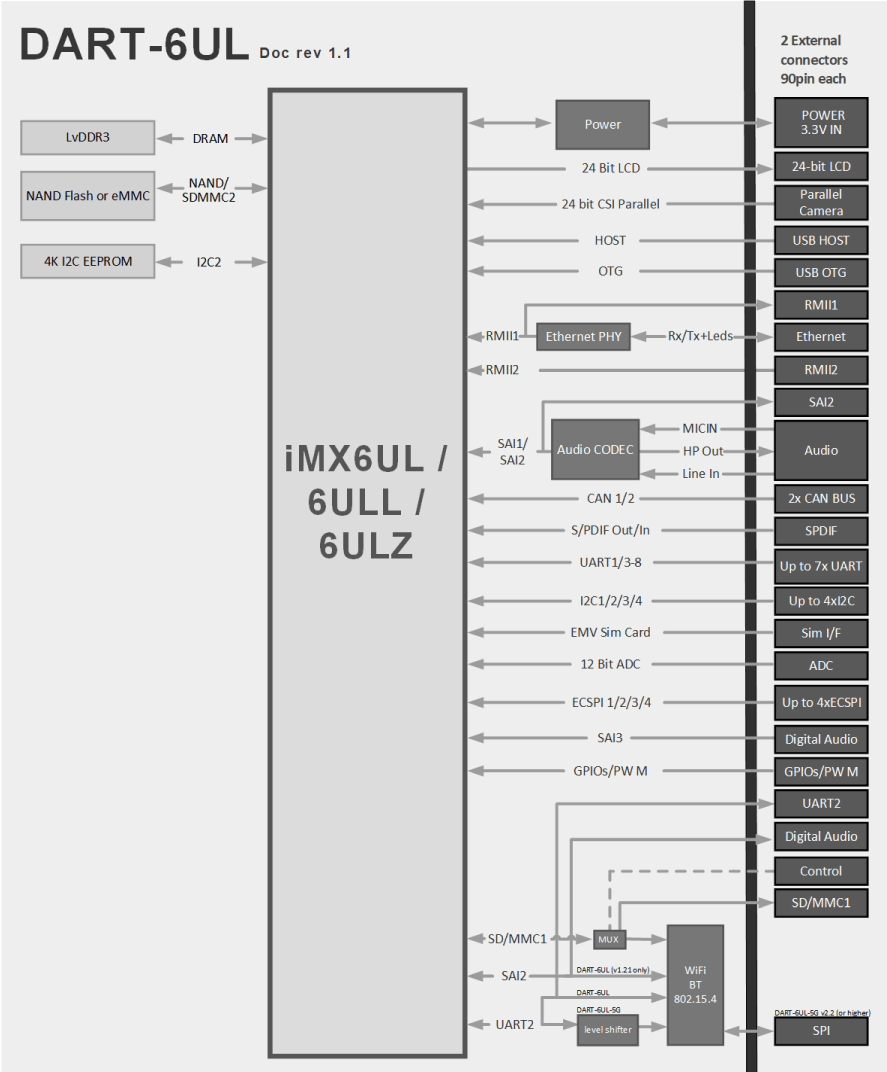

Block Diagram
Ordering Info
| DART-6UL-5G_V2_G/Y/Z[x]_[xxx]C_[xxx]R_[xx]N_[AC]_[EC]_ [WBD/ WBE]_[x]T | |
| G/Y/Z[x] | CPU type: |
| 6ULZ: Z (limited interfaces, 900MHz CT only) | |
| 6ULL Y2 : Y2 | |
| 6UL G2 with extra security features: G2 | |
| 6UL G3 with full security: G3 (Feature comparison chart) | |
| [xxx]C | CPU clock speed: 528MHz: 500C, 696MHz: 700C (only available for G2), 792MHz: 800C (only available for Y2), |
| 900MHz: 900C (only available for 6ULZ and 6ULL Y2) | |
| [xxx]R | RAM size: 128 MB : 128R, 256 MB : 256R, 512 MB : 512R, 1024 MB : 1024R |
| [x]N: | NAND / eMMC size: |
| NAND : 128 MB : 01N, 256 MB : 02N, 512 MB : 05N | |
| eMMC : 8 GB : 8N, 16 GB : 16N, 32 GB : 32N, 64 GB : 64N | |
| [AC]: | Audio Codec |
| [EC]: | Ethernet |
| [WBD] | V2 WiFi/BT: |
| WBD: Built-in certified Wi-Fi 6 dual band 802.11ax/ac/a/b/g/n + BT/BLE 5.4 | |
| WBE: Built-in certified Wi-Fi 6 dual band 802.11ax/ac/a/b/g/n + BT/BLE 5.4 + 802.15.4 | |
| [x]T: | C : 0 to 70°C, I : -40 to 85°C |
| ex) DART-6UL-5G_V2_Y2_900C_512R_05N_AC_EC_WBD_CT | |

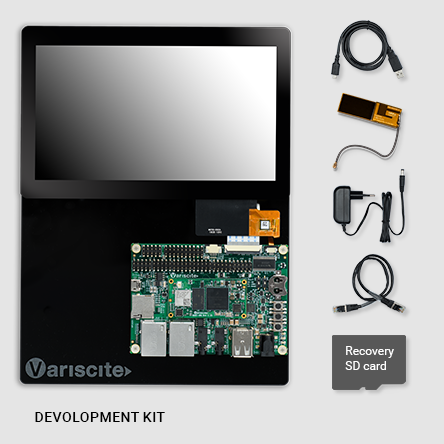

Evaluation Kits
Components
|
|
∙ Debug Cable ∙ Antenna ∙ Boot/Rescue SD Card ∙ Display & Touch Panel ∙ Ethernet Cable ∙ 5V Power Supply ∙ Carrier Board Design Package |

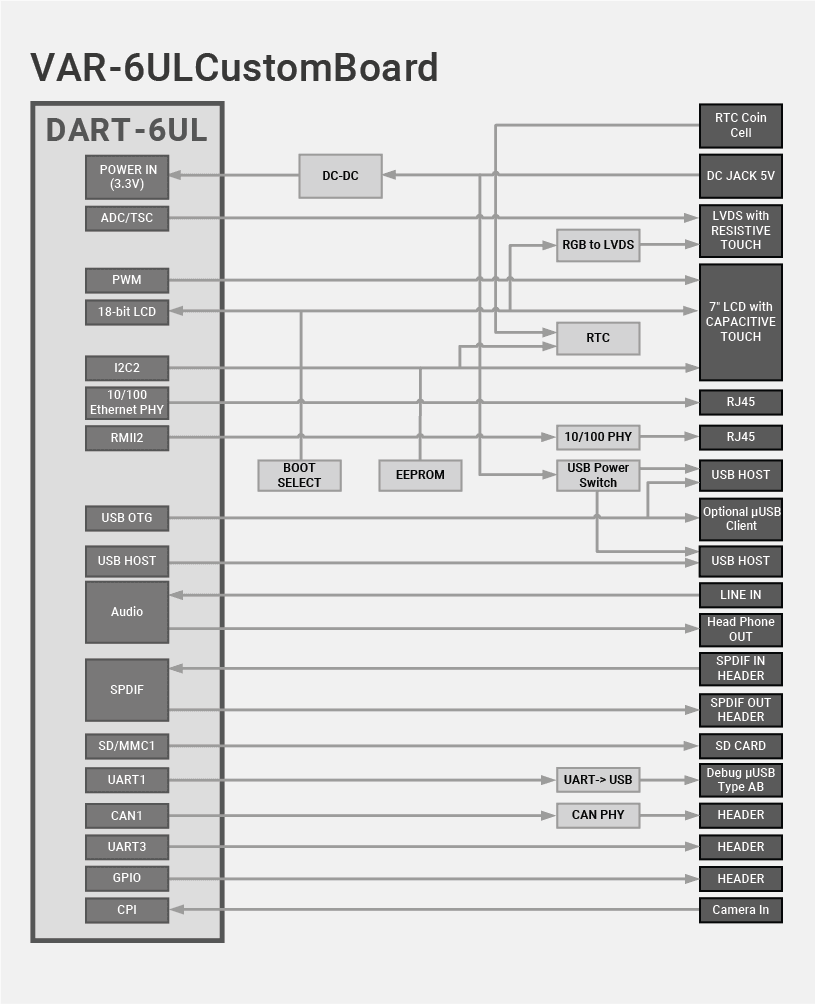

Block Diagram
Ordering Info
| VAR-[STK / DVK]-6UL-5G_V2_LO | Including DART-6UL-5G_V2_Y2_900C_512R_05N_AC_EC_WBD_CT |
| VAR-[STK / DVK]-6UL-5G-E_V2_LO | Including DART-6UL-5G_V2_Y2_900C_512R_8N_AC_EC_WBD_CT |
| STK/DVK | STK: Starter kit |
| DVK: Development kit | |
| ex) VAR-DVK-6UL-5G_V2_LO |
