Variscite i.MX6/7 Series
VAR-SOM-MX7
작성자 관리자
날짜 2025-06-11 15:47:00
NXP/Freescale iMX7
- CPU Name : NXP/Freescale iMX7
- CPU Type : Dual 1 GHz Cortex™-A7
- Real-time CPU : 200 MHz Cortex-M4
- Memory & Storage : 2 GB DDR3L, 512 MB NAND, 128 GB eMMC
- WiFi/BT : 802.11 ac/a/b/g/n, Bluetooth 5.2/BLE
- Ethernet : Dual 10/100/1000Mbps
SoM
Description
VAR-SOM-MX7은 NXP의 i.MX 7 제품군을 기반으로 한 매우 유연한 SoM(System-on-Module)이며, 실시간 200MHz의 ARM Cortex-M4 co-processor와 함께 듀얼 1GHz ARM Cortex-A7 프로세서를 탑재하고 있습니다. 다용도 플랫폼인 VAR-SOM-MX7은 최적화된 전력, 크기 및 비용으로 패키지된 다양한 인터페이스와 연결 옵션을 제공하여 실시간 저전력 처리가 필요한 제품 및 애플리케이션과, 고성능 및 전력 소비 최적화를 위한 고성능 애플리케이션 프로세서에 이상적입니다.

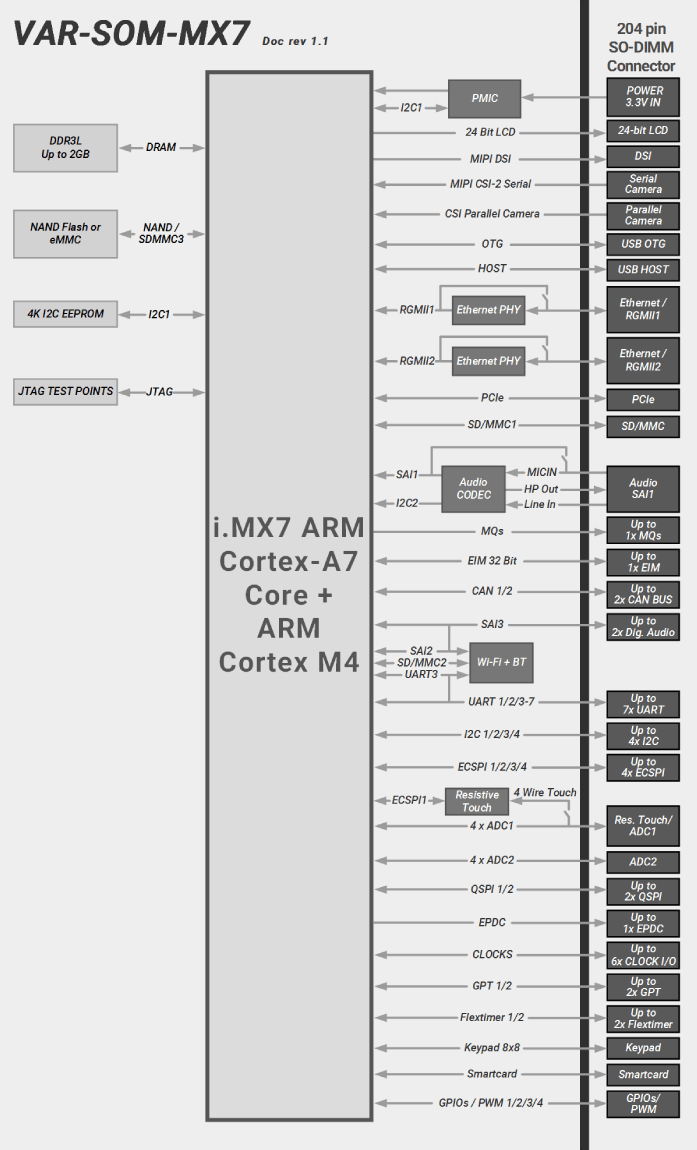

Block Diagram
Ordering Info
| VAR-SOM-MX7_[xxxx]R_[xx]N_[AC]_[EC1]_[EC2]_[TP]_[WB]_[x]T | |
| [xxx]R | RAM size: 256 MB : 256R, 512 MB : 512R, 1024 MB: 1024R, 2048 MB : 2048R |
| [x]N: | NAND / eMMC size: |
| NAND : 128 MB : 01N, 256 MB : 02N, 512 MB : 05N | |
| eMMC : 8 GB : 8N, 16 GB : 16N, 32 GB : 32N, 64 GB : 64N | |
| [AC]: | Audio Codec |
| [EC1]: | 1st Gigabit Ethernet PHY |
| [EC2]: | 2nd Gigabit Ethernet PHY |
| [TP]: | Resistive touch panel controller. |
| Note: Capacitive touch is natively supported through I2C in the base configuration | |
| [WB] | WB: Built-in certified Wi-Fi 802.11 b/g/n + Bluetooth 5.1/BLE |
| [x]T: | C : 0 to 70°C, I : -20 to 85°C |
| ex) VAR-SOM-MX7_1024R_8N_AC_EC1_EC2_TP_WB_CT | |

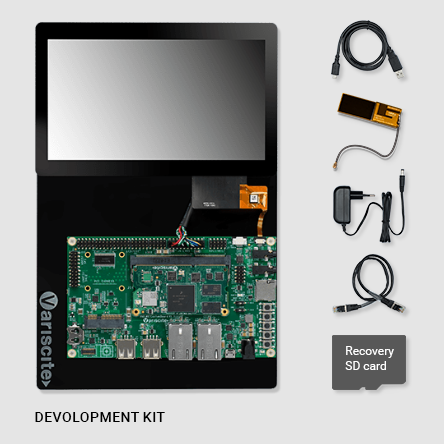

Evaluation Kits
Components
|
|
∙ Debug Cable ∙ Antenna ∙ Boot/Rescue SD Card ∙ Display & Touch Panel ∙ Ethernet Cable ∙ 5V Power Supply ∙ Carrier Board Design Package |

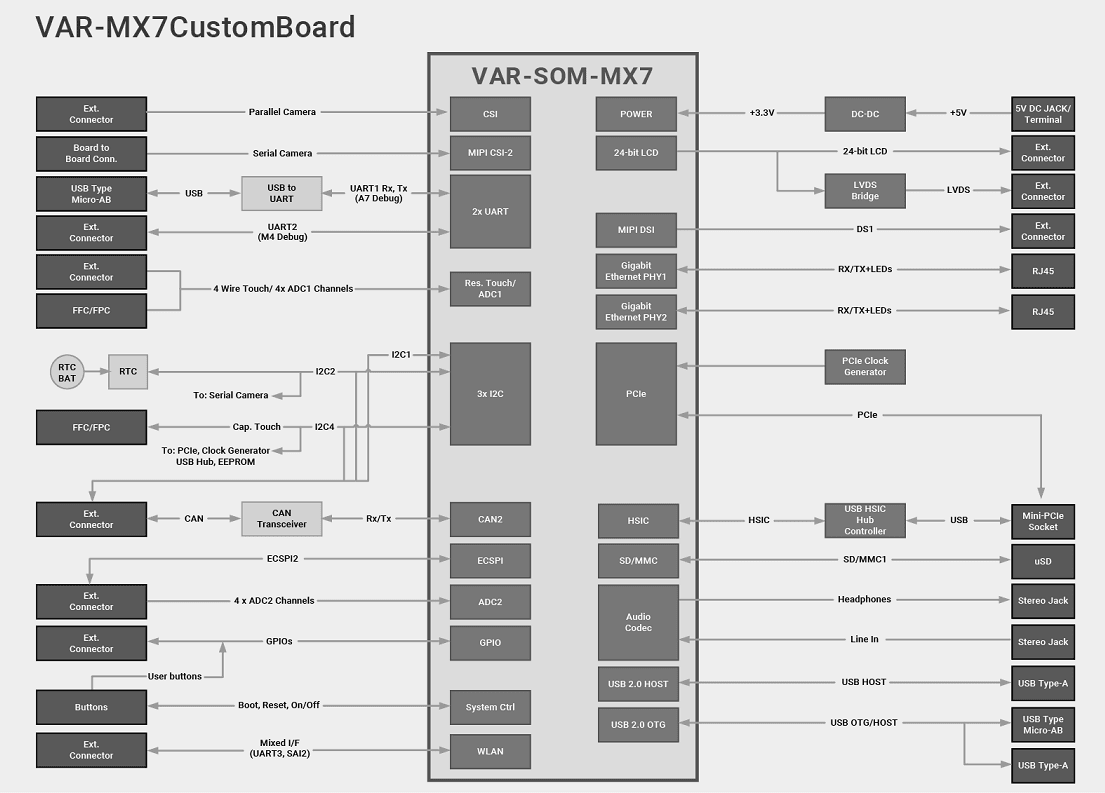

Block Diagram
Ordering Info
| VAR-[DVK / STK]-MX7_[x]O | |
| VAR-[STK / DVK]-MX7-E_LO | Including VAR-SOM-MX7 1024R_8N_AC_EC1_EC2_TP_WB_CT |
| VAR-[STK / DVK]-MX7-5G-E_LO | Including VAR-SOM-MX7 5G_1024R_8N_AC_EC1_EC2_TP_WBD_IT |
| STK/DVK | STK: Starter kit |
| DVK: Development kit | |
| ex) VAR-DVK-MX7_LO |
