Variscite i.MX8 Series
SPEAR-MX8
작성자 관리자
날짜 2025-06-10 16:39:00
NXP i.MX8
- CPU Name : NXP i.MX8 QuadMax / QuadPlus
- CPU Type : 2x 1.6GHz Cortex™-A72 + 4x 1.2GHz Cortex™-A53
- Real-time CPU : 2x 264 MHz Cortex™-M4F
- Memory & Storage : 8 GB RAM, 128 GB eMMC
- Video Acceleration : 4K h.265/H.264 Decode, 1080p60 h.264 encode
- Camera/Video Input : Dual MIPI CSI, HDMI in
SoM
Description
SPEAR-MX8은 NXP i.MX 8 Dual 1.8GHz Cortex-A72와 Quad 1.2GHz Cortex-A53 and 2x 266MHz Real-time Cortex-M4F co-processor를 기반으로 하는 확장성이 뛰어난 SoM(System-on-Module)입니다. SPEAR-MX8은 인상적인 멀티미디어 성능 사양으로 UltraHD 4K 비디오 및 디스플레이 지원, 고품질 오디오, 고성능 2D/3D 그래픽 가속 및 카메라/HDMI 입력을 포함합니다. 고급 성능 처리, 고급 그래픽, UltraHD 비디오 기능 및 다양한 고속 인터페이스와 연결 옵션이 필요한 임베디드 제품에 이상적입니다.

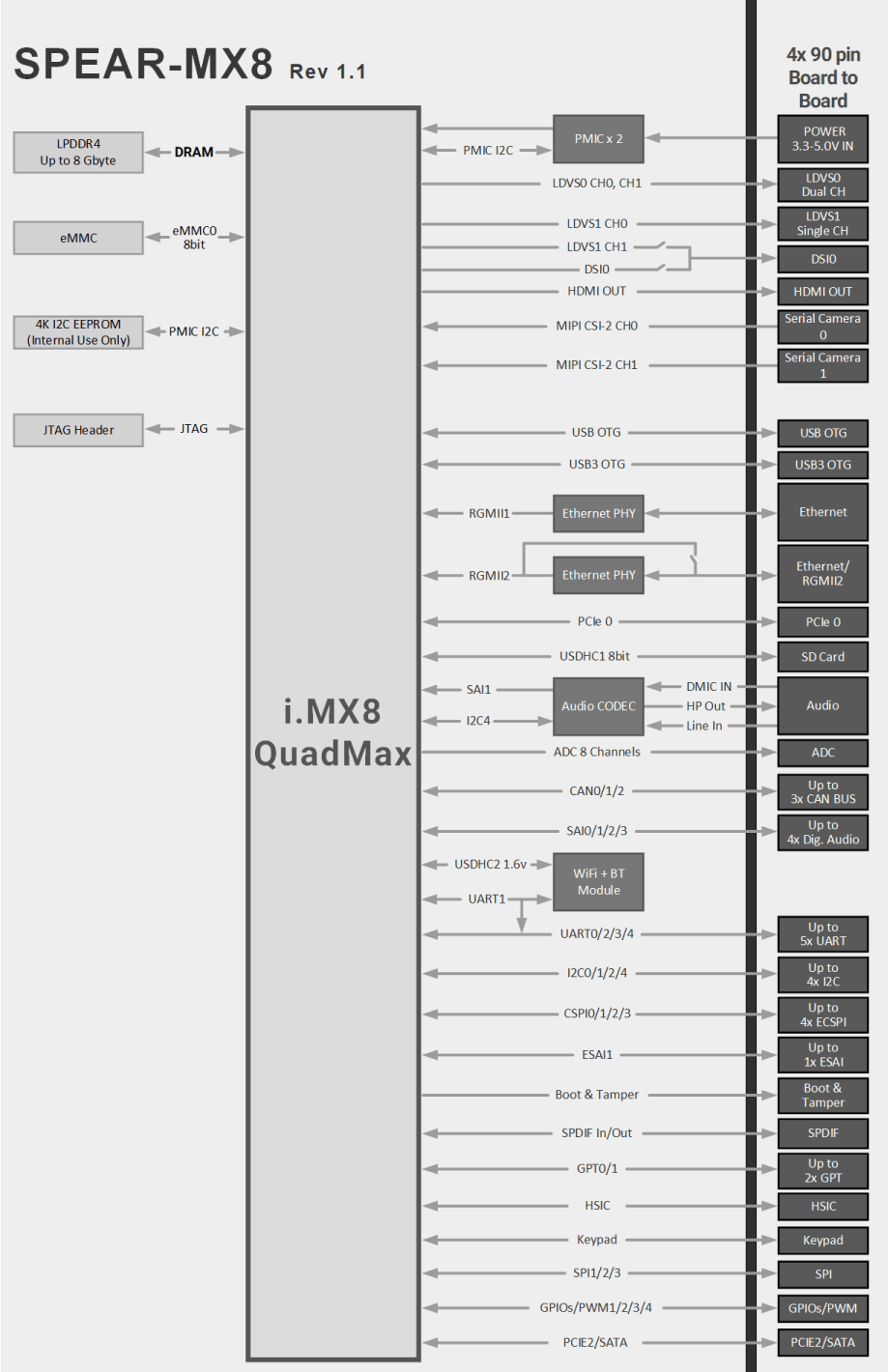

Block Diagram
Ordering Info
| SPEAR-MX8[xx]_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC1]_[EC2]_[WBD]_[LD4]_[X]T | |
| MX8[xx]: | CPU type: |
| QuadMax 2x Cortex A72 + 4x Cortex A53: QM | |
| QuadPlus 1x Cortex A72 + 4x Cortex A53: QP | |
| [xxxx]C: | CPU clock speed: 1600MHz Cortex A72 with 1200MHz Cortex A53: 1612C |
| [xxxx]R: | LP-DDR4: 2048 MB: 2048R, 4096 MB: 4096R, 8192 MB: 8192R |
| [xx]G: | eMMC: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G, 128 GB : 128G |
| [AC]: | Audio Codec |
| [EC1]: | 1st GbE PHY |
| [EC2]: | 2nd GbE PHY |
| [WBD] | Built-in Certified Wi-Fi 802.11 ac/a/b/g/n + Bluetooth 5.2/BLE |
| [LD4] | 4th LVDS channel (LVDS1 CH1) differential pairs + control signals exported instead of MIPI-DSI0 signals |
| [x]T: | E: -25 to 85°C, I: -40 to 85°C |
| ex) SPEAR-MX8QM_1612C_4096R_16G_AC_EC1_EC2_WBD_ET | |

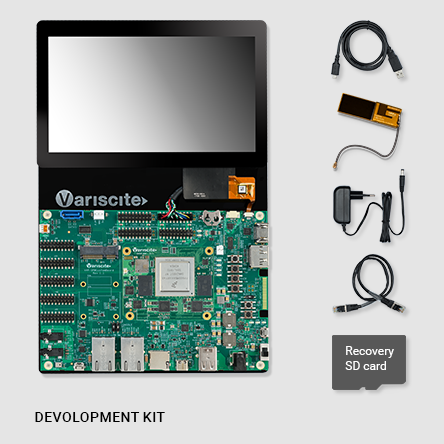

Evaluation Kits
Components
|
|
∙ Debug Cable ∙ Antenna ∙ Boot/Rescue SD Card ∙ Display & Touch Panel ∙ Ethernet Cable ∙ 12V Power Supply ∙ Carrier Board Design Package ∙ Heat sink |

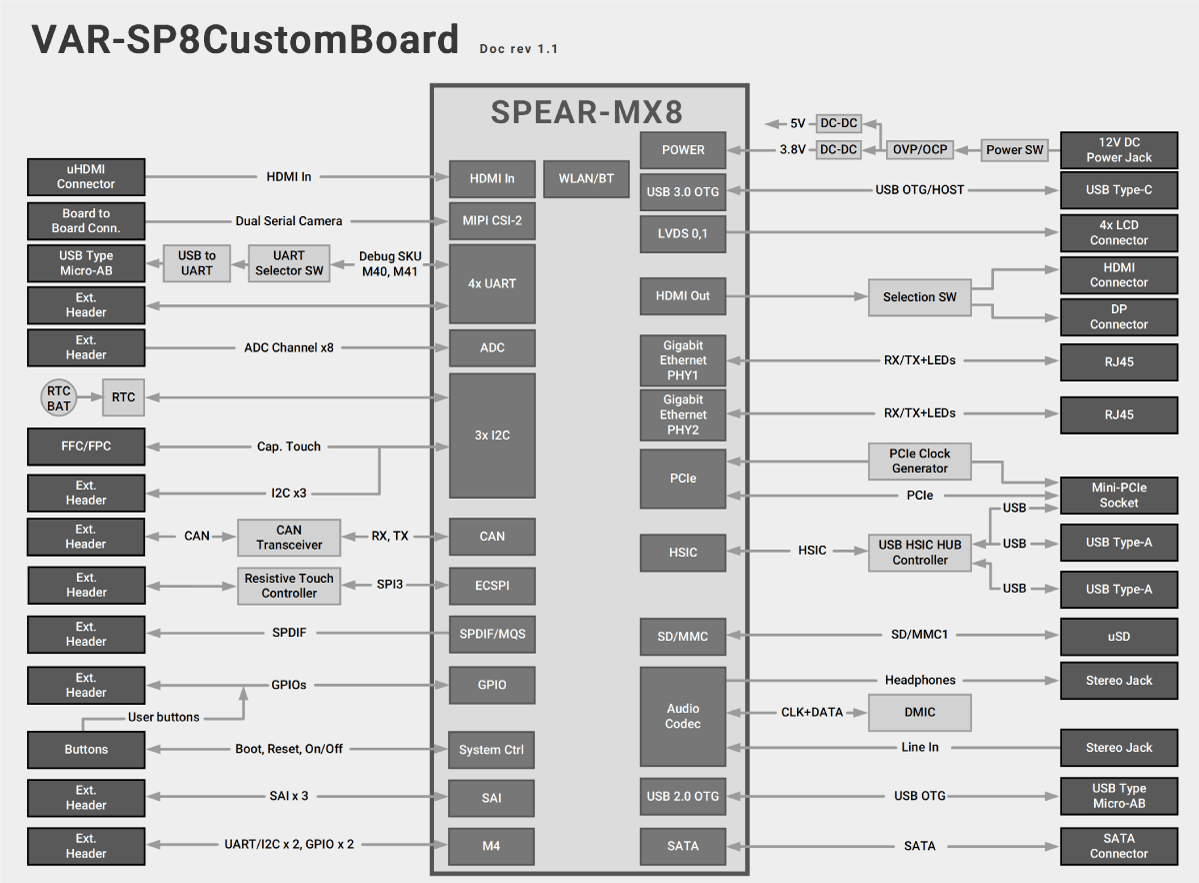

Block Diagram
Ordering Info
| VAR-[DVK / STK]-MX8_[x]O | |
| STK/DVK | STK: Starter kit |
| DVK: Development kit | |
| [x]O | L: Linux, A: Android |
| VAR-DVK-MX8_LO |
