Variscite i.MX8 Series
VAR-SOM-MX8M-NANO
작성자 관리자
날짜 2025-06-10 16:43:00
NXP i.MX 8M Nano
- CPU Name : NXP i.MX 8M Nano
- CPU Type : 1.5GHz Quad ARM Cortex™-A53
- Real-time CPU : 650MHz ARM Cortex™-M7
- Memory & Storage : 2 GB RAM, 512MB NAND, 128 GB eMMC
- Graphics Acceleration : Vivante GC7000UL
- Ethernet : 10/100/1000 Mbps
SoM
Description
VAR-SOM-MX8M-NANO는 NXP를 기반으로 한 비용 최적화된 모듈형 시스템입니다. 1.5GHz Quad Cortex-A53™ 및 650MHz Cortex-M7™. SoM은 전력 효율과 고성능 그래픽을 필요로 하는 비용 민감 설계뿐 아니라 범용 애플리케이션에 이상적인 솔루션을 제공합니다. 통합된 플랫폼의 연결 옵션에는 인증된 단일 대역 802.11 b/g/n 또는 이중 대역 802.11 ac/a/b/g/n, BT4.2/BLE, GbE 및 USB 2.0이 포함되며. 이 시스템은 최대 -40~85C의 온도와 Vivante GC7000UL GPU, LVDS 및 DSI를 지원합니다.

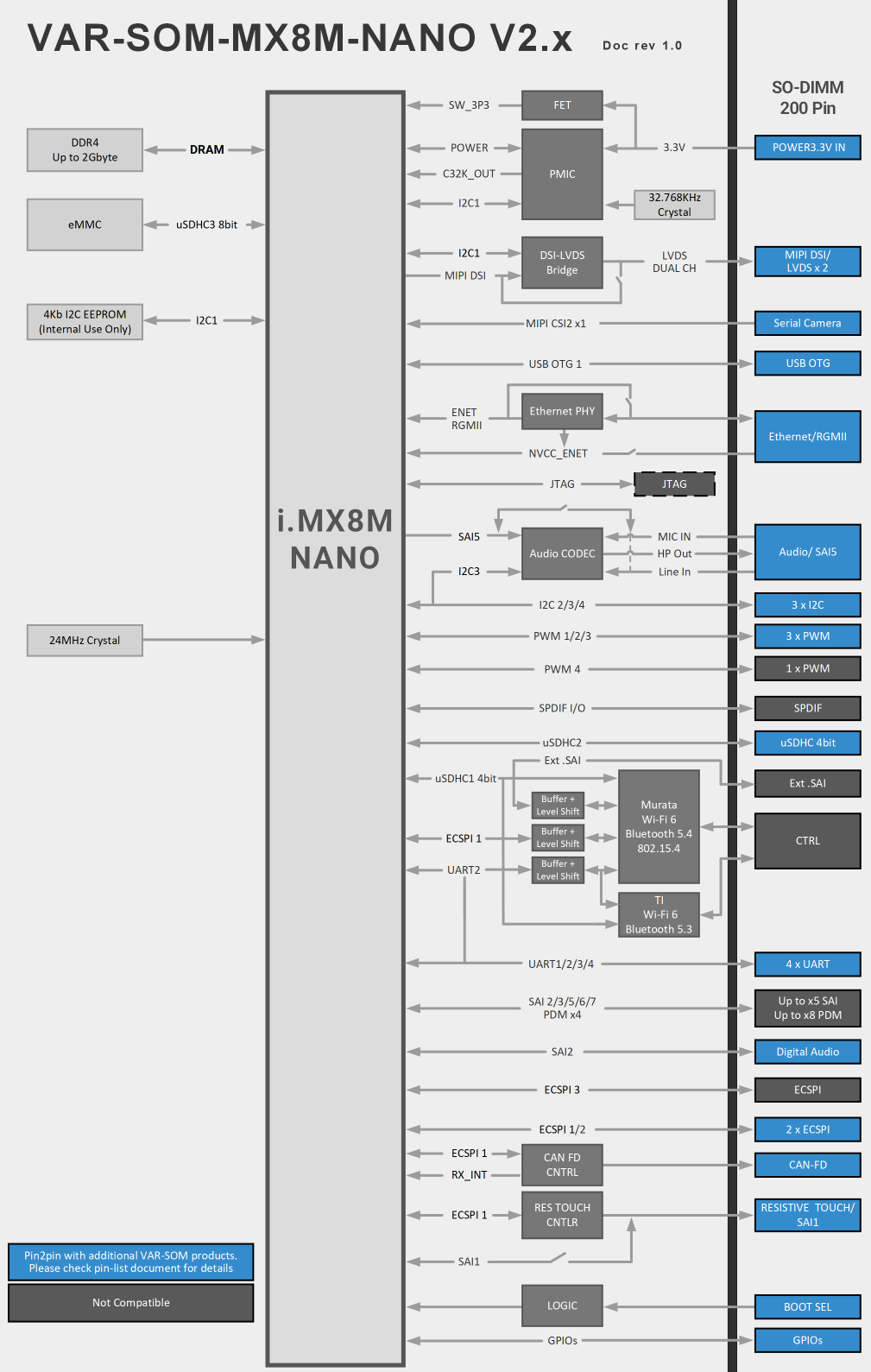

Block Diagram
Ordering Info
| VAR-SOM-MX8MN[x]_V2_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC]_[LD]_[TP]_[CN]_[WBD/ WBE]_[X]T | |
| MX8MN[x]: | iMX 8M Nano cores: Quad : [Q] |
| [xxxx]C: | CPU clock speed: 1500MHz: 1500C (CT/ET grade), 1400MHz: 1400C (IT grade) |
| [xxxx]R: | DDR4: 512 MB: 512R, 1024 MB: 1024R, 2048 MB: 2048R |
| (note: FreeRTOS supported only in 1024MB RAM and above) | |
| [xx]G: | Storage: |
| NAND: 256 MB: 02G, 512 MB: 05G | |
| eMMC: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G, 128 GB : 128G | |
| [AC]: | Audio Codec |
| [EC]: | GbE PHY |
| [LD]: | LVDS interface |
| [TP]: | Resistive touch panel controller |
| [CN]: | CAN bus bridge |
| [WBD/WBE] | V2 WiFi/BT: |
| WBD: Built-in certified Wi-Fi 6 dual band 802.11ax/ac/a/b/g/n + BT/BLE 5.4 | |
| WBE: Built-in certified Wi-Fi 6 dual band 802.11ax/ac/a/b/g/n + BT/BLE 5.4 + 802.15.4 | |
| [x]T: | C : 0 to 70°C, E: 0 to 85°C, I : -40 to 85°C |
| ex) VAR-SOM-MX8MNQ_V2_1500C_1024R_16G_AC_EC_LD_TP_CN_WBD_CT | |
Evaluation Kits
Components
|
|
∙ Debug Cable ∙ Antenna ∙ Boot/Rescue SD Card ∙ Display & Touch Panel ∙ Ethernet Cable ∙ 12V Power Supply ∙ Carrier Board Design Package ∙ Heat sink |

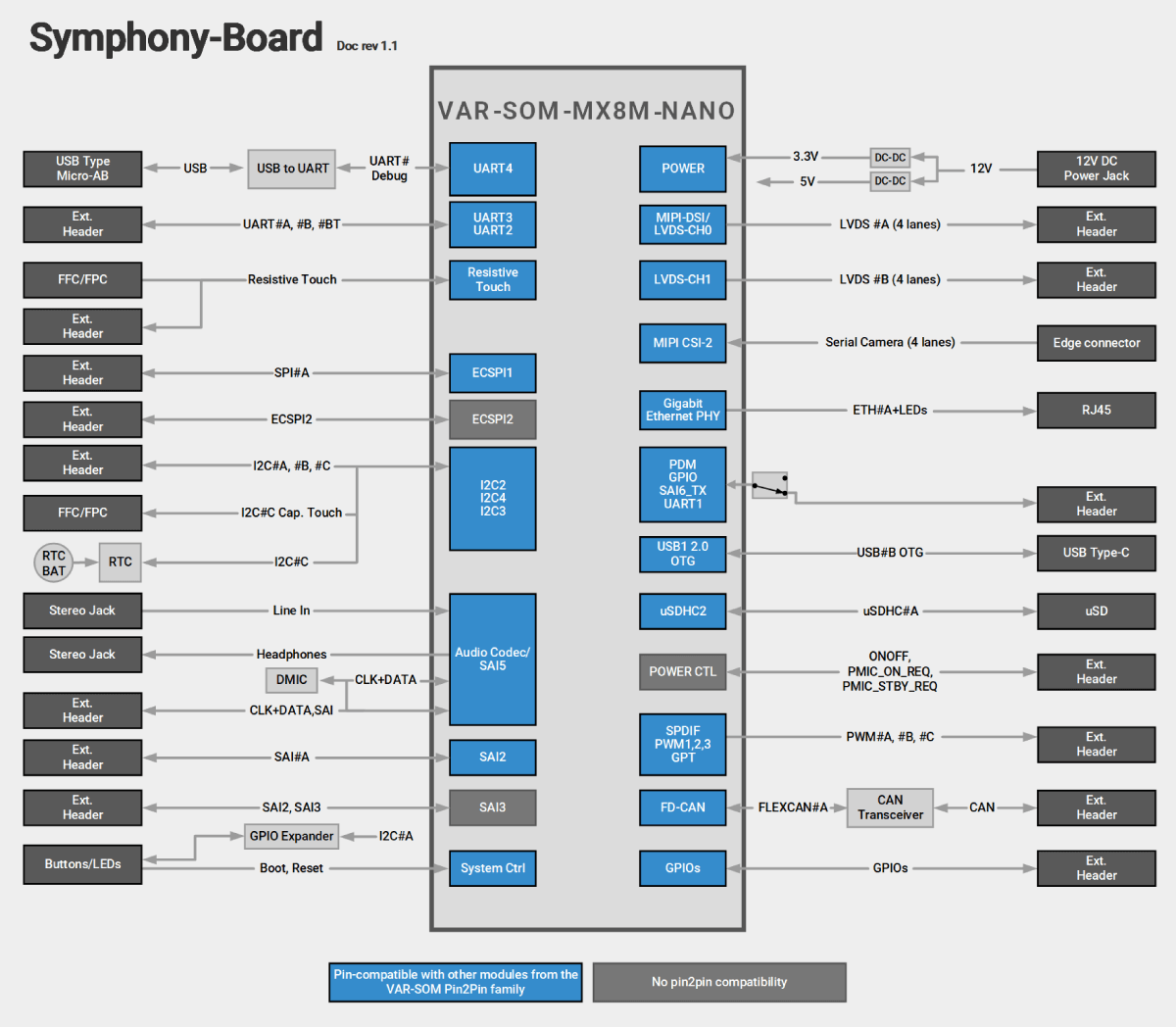

Block Diagram
Ordering Info
| VAR-[STK / DVK]-VS8M-NANO_V2_[x]O | :Including VAR-SOM-MX8MNQ_V2_1500C_1024R_16G_AC_EC_LD_TP_CN_WBD_CT |
| STK/DVK | STK: Starter kit |
| DVK: Development kit | |
| [x]O | L: Linux, A: Android |
| ex) VAR-DVK-VS8M-NANO_V2_LO |
