Description

VAR-SOM-MX8M-PLUS 모듈은 1.8GHz Quad Cortex™-A53와 800MHz Cortexa™-M7 real-time co-processor를 포함하는 NXP사의 iMX8M Plus 프로세 기반으로 만들어진 시스템 입니다. SoM에는 이미지 신호 프로세서(ISP)와 듀얼 카메라 입력을 바탕으로 하는 지능형 비전 시스템인 NPU(Neural Processing Unit)와 H.265 HD 비디오 인코딩 및 디코딩 엔진, 고급 2D/3D GPU, 음성 처리, 인증된 듀얼 밴드 Wi/Fi, BT-Fi 등의 첨단 멀티미디어 및 연결 기능이 포함되어 있습니다. 또한, 듀얼USB3, CAN-FD, PCIe, 최대 4K HDMI, 듀얼 LVDS 및 DSI 디스플레이 출력을 지원합니다.

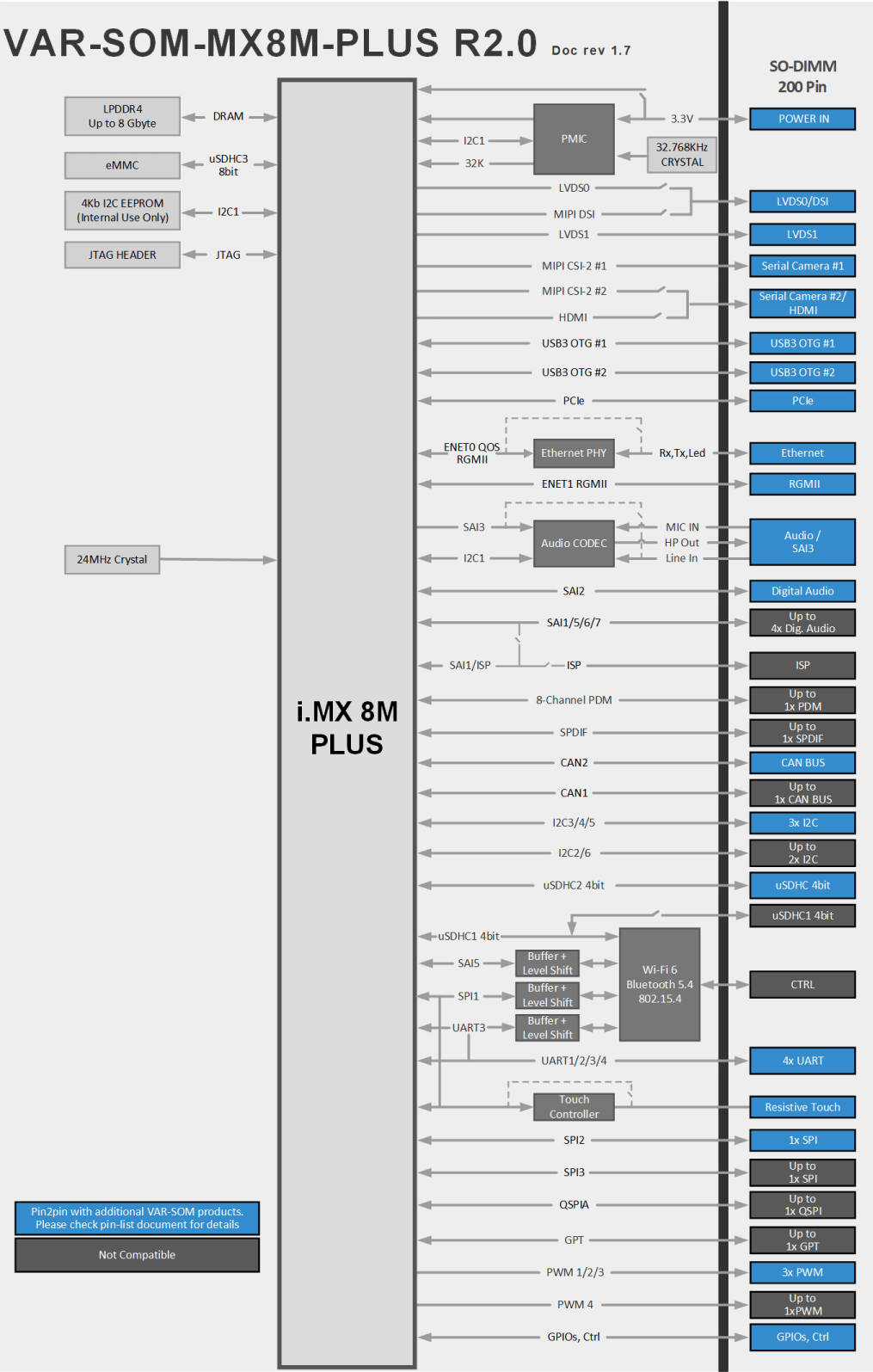

Block Diagram

Ordering Info

VAR-SOM-MX8MP[x]_V2_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC]_[TP]_[WBD/ WBE]_[DSI]_[CSI2]_[SAI1]_[QSPI/SDEX]_[X]T
MX8MP[x]:	i.MX 8M-Plus cores: Quad : [Q]
[xxxx]C:	CPU clock speed: 1800MHz: 1800C (CT grade), 1600MHz: 1600C (ET/IT grade)
[xxxx]R:	LP-DDR4: 1024 MB: 1024R, 2048 MB: 2048R, 4096 MB: 4096R, 8192 MB: 8192R
[xx]G:	eMMC: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G, 128 GB : 128G
[AC]:	Audio Codec
[EC]:	GbE PHY
[TP]:	Resistive touch panel controller
[WBD/WBE]	V2 WiFi/BT:
	WBD: Built-in certified Wi-Fi 6 dual band 802.11ax/ac/a/b/g/n + BT/BLE 5.4
	WBE: Built-in certified Wi-Fi 6 dual band 802.11ax/ac/a/b/g/n + BT/BLE 5.4 + 802.15.4
[DSI]	Default: Dual LVDS (#0 and #1)
	DSI: DSI output instead of LVDS #0 [DSI]
[CSI2]	Default: Single CSI2 input with HDMI output
	CSI2: Dual CSI2 inputs without HDMI output
[SAI1]	Default: GPIO1 pins available
	SAI1: SAI1 instead of GPIO1 pins
[QSPI/SDEX]	Default: HDMI audio (eARC)
	QSPI: QSPIA lanes instead of HDMI audio (eARC)
	SDEX: extra SDIO port, available only when no WBD/WBE is selected
[x]T:	C : 0 to 70°C, E: -25 to 85°C, I : -40 to 85°C
ex) VAR-SOM-MX8MPQ_V2_1800C_4096R_16G_AC_EC_TP_WBD_CT

Evaluation Kits

Components

∙ Debug Cable

∙ Antenna

∙ Boot/Rescue SD Card

∙ Display & Touch Panel

∙ Ethernet Cable

∙ 12V Power Supply

∙ Carrier Board Design Package

∙ Heat sink

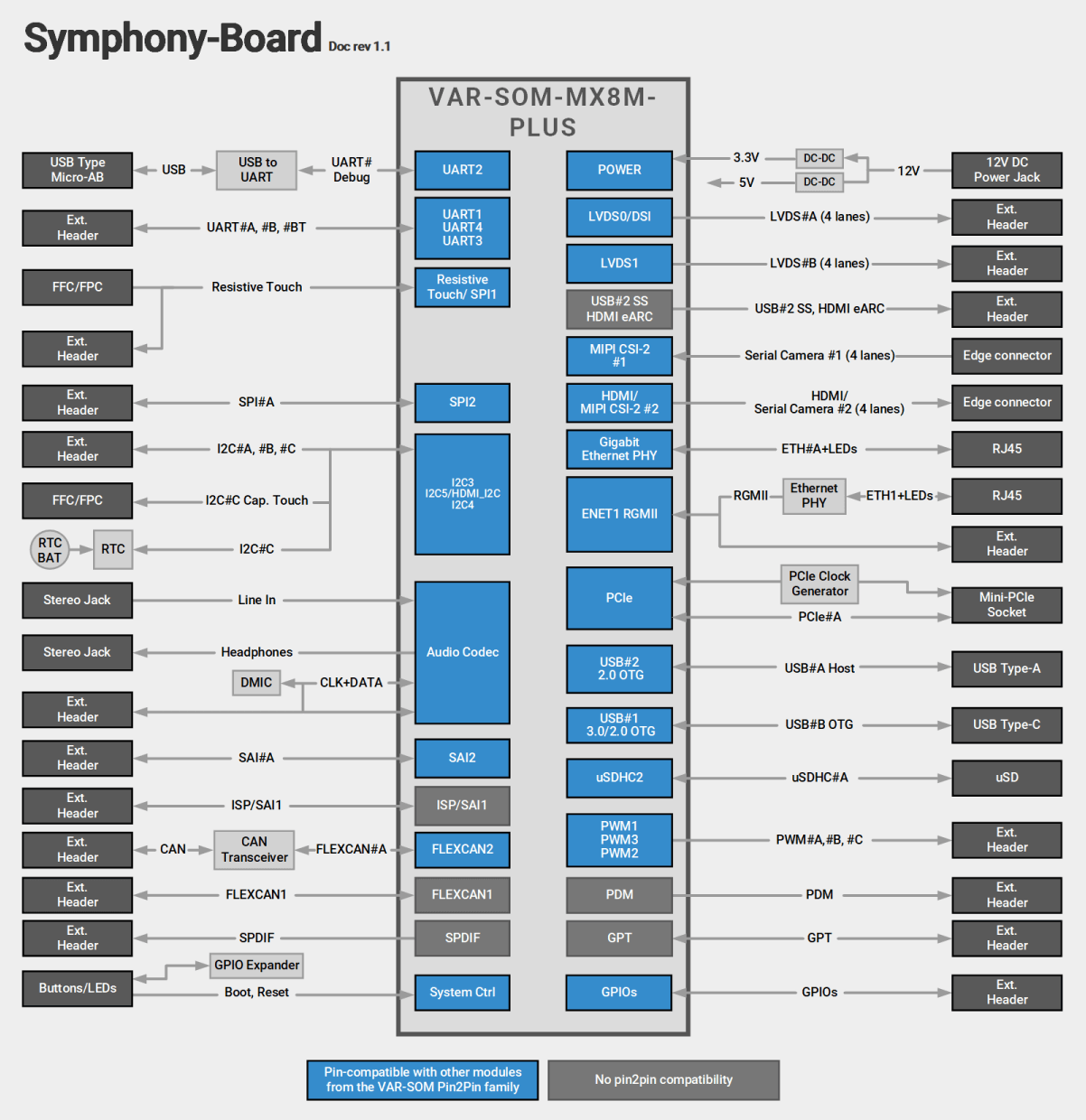

Block Diagram

Ordering Info

VAR-[STK / DVK]-VS8M-PLUS-V2_[x]O	:Including VAR-SOM-MX8MPQ_V2_1800C_4096R_16G_AC_EC_TP_WBD_CT
STK/DVK	STK: Starter kit
	DVK: Development kit
[x]O	L: Linux, A: Android
ex) VAR-DVK-VS8M-PLUS-V2_LO
